ネットワークトポロジ

概要

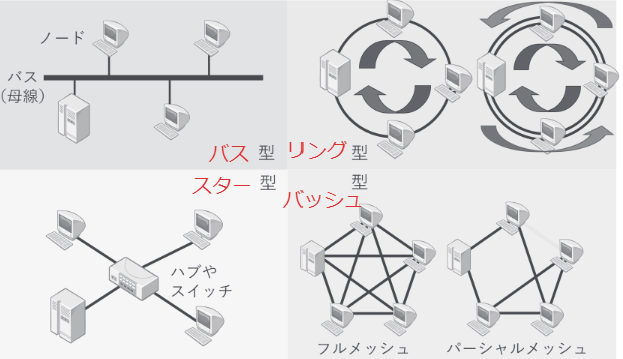

トポロジ

トポロジとは、ネットワークの接続形態のことである。

バス型

各ノードが共通のバスに接続される。

利点

• 配線の合計長を短くでき、安価。
• 1つのノードの故障が全体に影響しない。

欠点

• バスのに障害が起こるとネットワーク全体が機能しなくなる。
• 盗聴や通信妨害対策が必須。
• 複雑なアクセス制御が必要。

スター型

各ノードが中央のスイッチやハブに接続される構成。

利点

• 通信の管理が容易である。
• 一部のノードの故障が他に影響しない。

欠点

• 処理が中央のノードに集中する。
• 中心のノードがダウンするとネットワーク全体が機能しなくなる。

リング型

ノードが環状の単方向の通信路に接続する構成。

利点

• ネットワークの敷設範囲を大きくできる。
• 同時アクセス制御が容易である。

欠点

• 一部の故障がネットワーク全体に影響する。

メッシュ型

ノード同士が相互に直接接続する構成。

利点

• 信頼性が高い。

欠点

• コストが高く、拡張性が低い。
• 多数のリンクが必要。
• $n$台のノードをフルメッシュにするために必要なリンク数は、$L=\frac{n(n-1)}{2}$である。
