RAIDの種類とその概要

概要

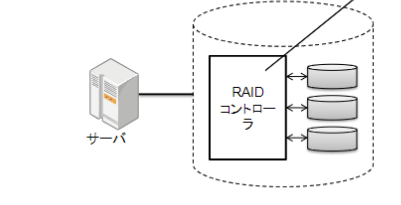

RAIDとは、複数台の物理ディスクを1台の論理ディスクとして利用する技術。

• 冗長構成による耐障害性の向上
• 入出力の向上



RAIDの種類

種類	利用技術	ディスク数	特徴
RAID 0	ストライピング	2 台以上	大容量、高速、低耐障害性
RAID 1	ミラーリング	2 台以上	高耐障害性
RAID 2	ストライピング ECC	5 台以上	高コスト
RAID 3	ストライピング パリティチェック	3 台以上
RAID 4	ストライピング パリティチェック	3 台以上
RAID 5	ストライピング パリティチェック	3 台以上	パリティを複数に分散 高速、大容量、高耐障害性
RAID 6	ストライピング パリティチェック	4 台以上	パリティを複数ドライブに分散 RAID 5よりも高耐障害性

RAID詳細説明

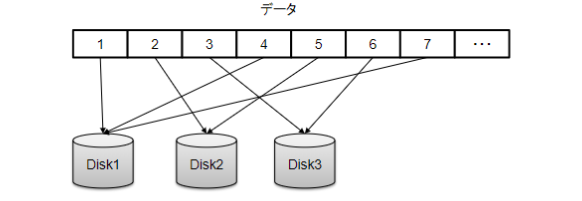

RAID 0

入出力性能の向上のため、データを分割して別々のディスクに書き込みする。
信頼性は向上しない。
一台でもディスクが故障すると読み書き不能となる。

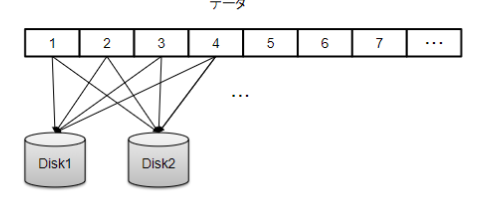

RAID 1

信頼性向上のため、同じでデータを２台のディスクに同時に書きこむ。
どちらかのディスクが故障しても、データが残る。
入出力性能は向上しない。

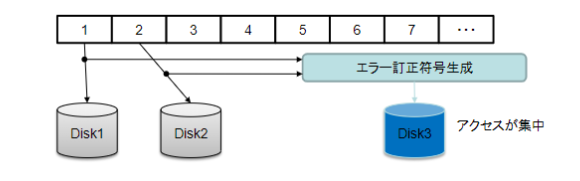

RAID 4

エラー訂正符号(パリティ)の保全用に１台のディスクを占有。

• データの更新時にパリティの更新が必要。(write penalty)
• パリティ保存用ディスクにアクセスが集中する。
  ２台のディスクが同時に故障すると読み書き不能



RAID 5

RAID 5はRAID 4 とパリティの分散配置をしたもの
3台以上のディスクにデータをパリティを分散配置する。

• パリティ保存用ディスクへのアクセス過多を軽減する。
• write penaltyはRAID 4と同様
  2台のディスクが同時に故障すると読み書き不能
• 同じ時期に製造されたディスクでシステムが構成されるこ とが多いため，この構成は避けたほうが良い

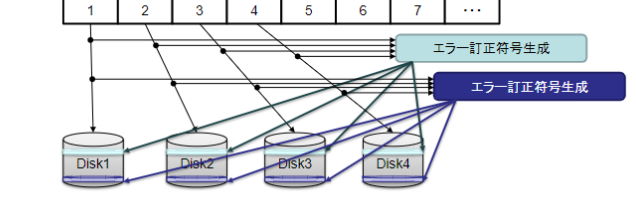

RAID 6

RAID 6はRAID 5とパリティを二重化したもの。

• 4台以上のディスクを利用し、2種類生成した パリティを分散配置
• 2台のディスクに同時に障害が発生しても2種類の パリティ情報からデータの復旧が可能
• 容量効率や書き込み性能はRAID5に劣る



RAIDシステムの障害

システム構築時に、ハードディスクはまとめて購入するのでHDDは同じ時期に壊れることが多い。

RAIDを構成するハードディスクが壊れた際に、自動的に呼びに切り替えるホットスペアを併用することが多い。

各ストレージメーカの独自の高信頼化技術を実装していることが多い。

ストライピングとは

ストライピングとは、データを複数に分散して保存して、アクセスの高速化を図る技術である。

ミラーリングとは

ミラーリングとは、データを多重保存することで、ディスクが1台故障しても別のディスクを使うことで、データが無くならないようにする技術である。

パリティチェックとは

パリティチェックとは、パリティを使用して欠損しているデータをチェックすることが出来る技術である。
