plot

グラフを出力する。
plotをキーワードを使用する。
ここでは例として$\sin (x)$を記述する。

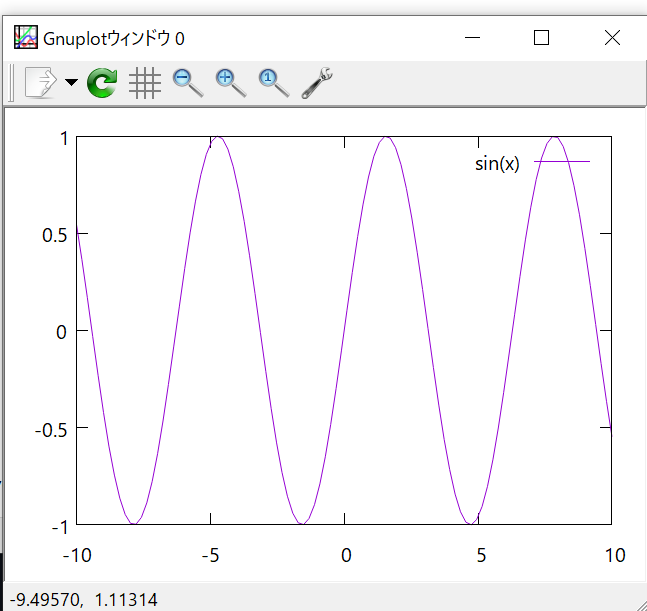

plot sin(x)

すると以下の画面が出力される。

定義域の指定

定義域を指定する場合には、

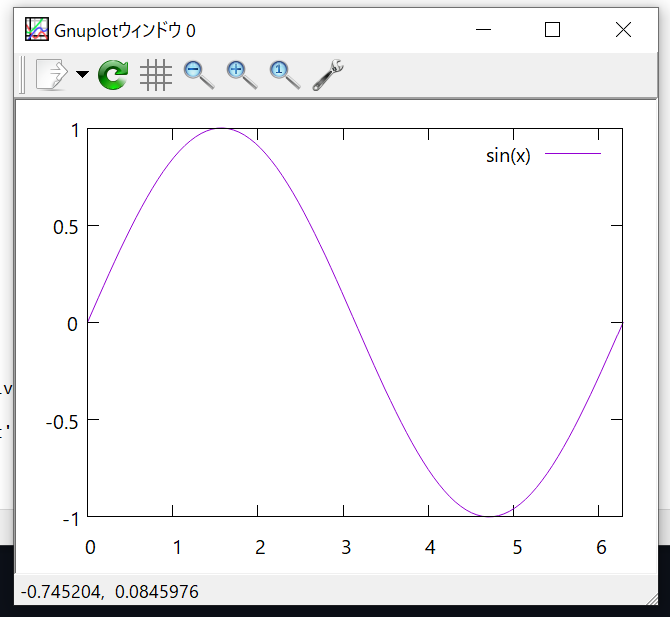

plot [0:2*pi][-1:1] sin(x)

といったように、[x始値:x終値][y始値:y終値]と書く。

set xrange [x始値:x終値]
set yrange [y始値:y終値]

と書いても同じである。

この書き方は一回plotを使用しても解除されないという特徴がある。

解除には、

unset xrange
unset yrange

と記述する。

複数のグラフ

複数のグラフを記述するには、

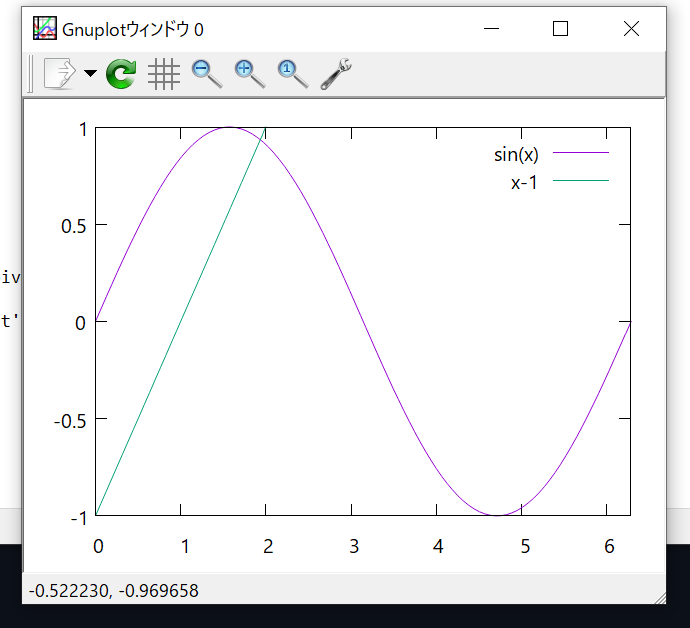

plot [0:2*pi][-1:1] sin(x), x-1

といったように、カンマ区切りで複数のグラフを書くことが出来る。

Info

**はgnuplot上で2乗を表す。

0.1*x**2-1

これと等価 = $0.1x^2-1$

軸名称

軸に名称を付ける場合には以下のように記述する。

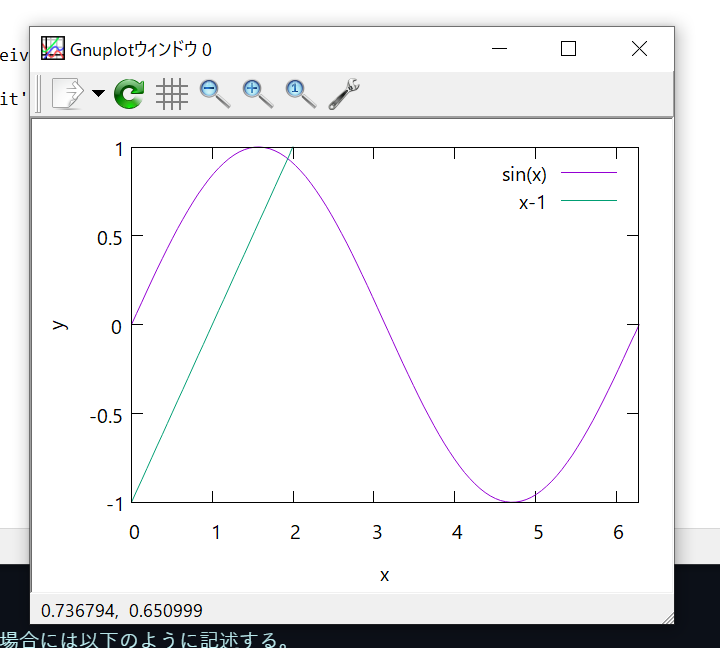

set xlabel "x"
set ylabel "y"
replot

replotとは前回のplot設定と同じ動作をさせるものである。

軸名称を斜体にする。

文字を斜体にするには、"{/Times:Italic 斜体にしたい文字}"と記述する。

set xlabel "{/Times:Italic x}"

凡例

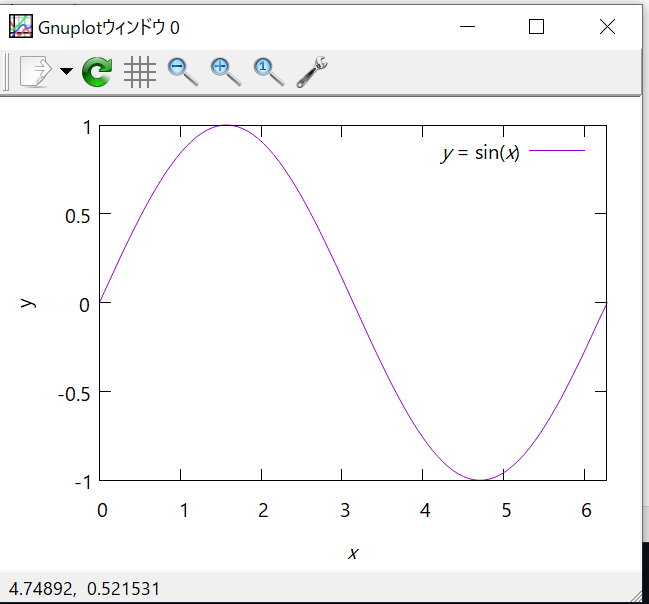

凡例を記述するには、関数の後ろにtitle "凡例"と記述する。

plot [0:2*pi][-1:1] sin(x) title "{/Times:Italic y} = sin({/Times:Italic x})"

凡例の間隔

凡例の間隔を調整をするには、以下のように記述する。

set key spacing 1.5

枠と大きさ

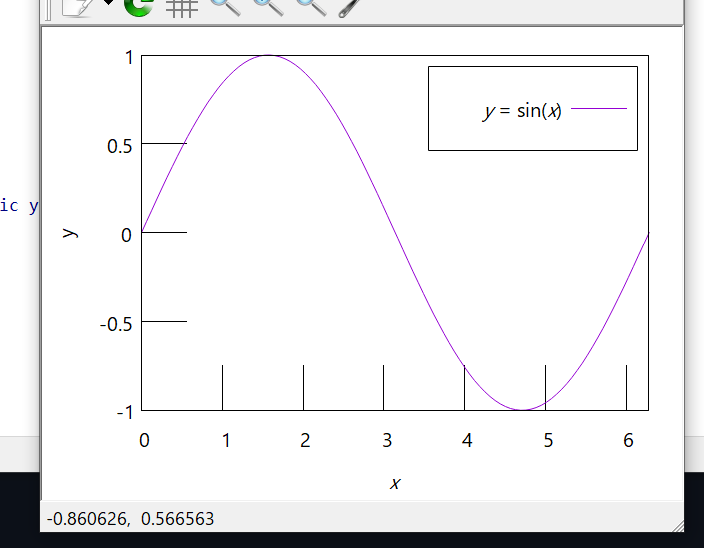

凡例の湧くと大きさを設定するには、set key width 横幅 height 縦幅 boxのように記述する。

set key width 2 height 1 box

目盛り

目盛りの長さを調整するには、以下のように記述する。

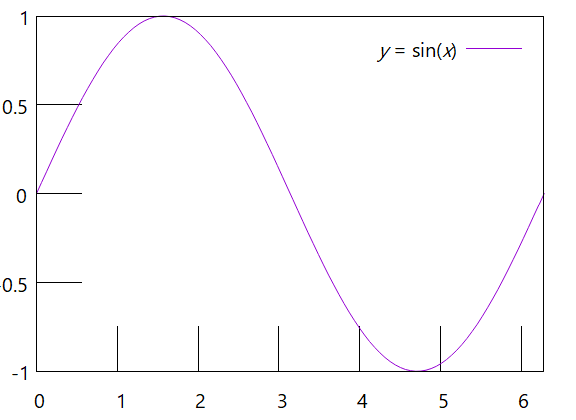

set ticscale 4

これは目盛りの長さを4倍にするコマンドである。

目盛りの非表示

目盛りの非表示には nomirrorと記述する。

set xtics nomirror
set ytics nomirror

ラベル

ラベルの表示には、set label "ラベル名 at x座標, y座標"と記述する。

set label "ラベル名" at 4.5, 0.25

ラベルの確認

ラベルの確認には、以下のように記述する。

show label

ラベルの削除

ラベルの削除には、以下のように記述する。

unset label 1

label 1というのはshow labelコマンドで表示されたラベルIDである。

使用した関数例

plot [0:2*pi][-1:1] sin(x) title "{/Times:Italic y} = sin({/Times:Italic x})", x-1 title "{/Times:Italic y} = {/Times:Italic x} - 1", 0.1*x**2-1 title "{/Times:Italic y} = 0.1{/Times:Italic x}^{2} - 1"
